連接器帶壓拔插壽命試驗機-連接器拔插試驗機
一、產品概述：

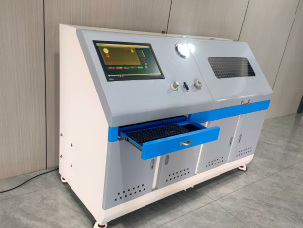

液壓連接器拔插壽命測試臺：核心設計、技術參數與測試流程
液壓連接器拔插壽命測試臺是針對液壓系統快換接頭、管接頭等連接器，模擬實際工況下反復插拔、帶壓插拔、振動插拔等動作，評估其插拔壽命、密封可靠性、機械強度的專用設備，廣泛應用于工程機械、航空航天、液壓元件制造等領域的質檢與研發。
二、1.常規拔插壽命測試模擬無壓狀態下的反復插拔動作，記錄連接器達到密封失效、卡滯、結構損壞時的插拔次數，驗證其機械耐久性。
2.帶壓拔插壽命測試模擬液壓系統帶壓工況（如停機保壓、低壓卸荷）下的插拔，測試帶壓狀態對密封件磨損、插拔力的影響，避免實際使用中帶壓插拔導致泄漏。
3.振動拔插測試結合振動臺模擬工程機械顛簸、設備運行振動場景，測試振動環境下的插拔可靠性，驗證連接器鎖緊機構的防松性能。
4.插拔力監測實時采集插拔過程中的插入力、拔出力變化曲線，判斷是否出現卡滯（插拔力突變）、鎖緊失效（拔出力驟降）等問題。
5.密封性同步檢測插拔循環中持續向連接器充入設定壓力液壓油，通過壓力傳感器、流量傳感器監測泄漏量，判定密封壽命。
三、技術參數
|
插拔循環次數 |
可設定 （可無限循環至失效） |
支持?jǐn)帱c(diǎn)續存，失效自動停機 |
|
插拔頻率 |
0.5~20次 / 分鐘（可調） |
低頻模擬人工插拔，高頻模擬自動化生產線工況 |
|
帶壓測試壓力 |
0~31.5MPa（常用 0~1MPa） |
覆蓋低壓到高壓液壓系統需求 |
|
插拔力測量范圍 |
0~5000N |
精度 ±1% FS，實時繪制力 - 位移曲線 |
|
測試工位 |
1工位（獨立控制） |
支持多規格連接器并行測試，提升效率 |
|
介質類型 |
46# 抗磨液壓油、水 - 乙二醇 |
與實際使用介質一致，避免密封件腐蝕 |
|
控制方式 |
PLC + 觸控屏 / 上位機 |
支持手動 / 自動模式，預設測試流程，導出數據報告 |
|
安全保護 |
超壓報警、過載停機、防飛濺防護罩 |
高壓測試時防止介質泄漏傷人 |
